Sunstone Power
10KW 48V hybride triphasé Onduleur sinusoïdal pur avec alimentation secteur
€2.129,90
Achetez 2 pcs et économisez 3% !
10 en stock
Information

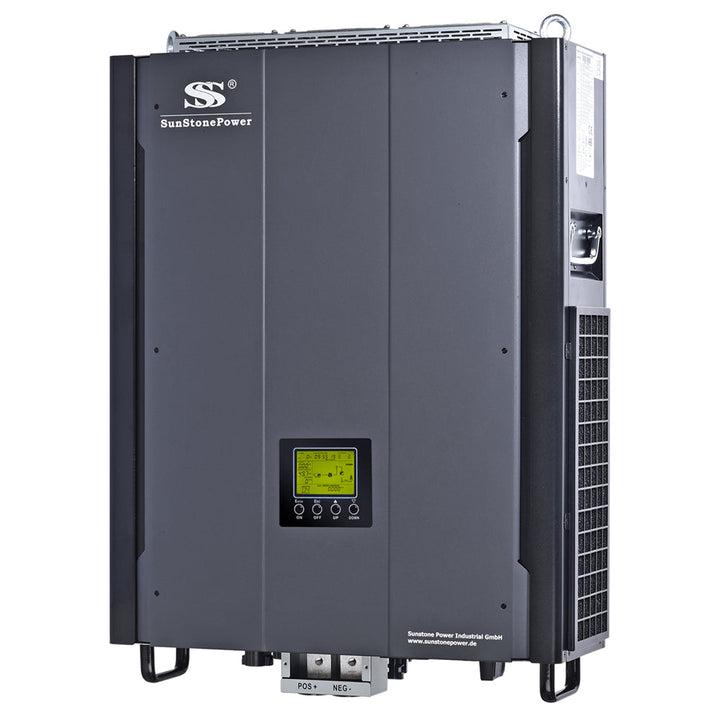

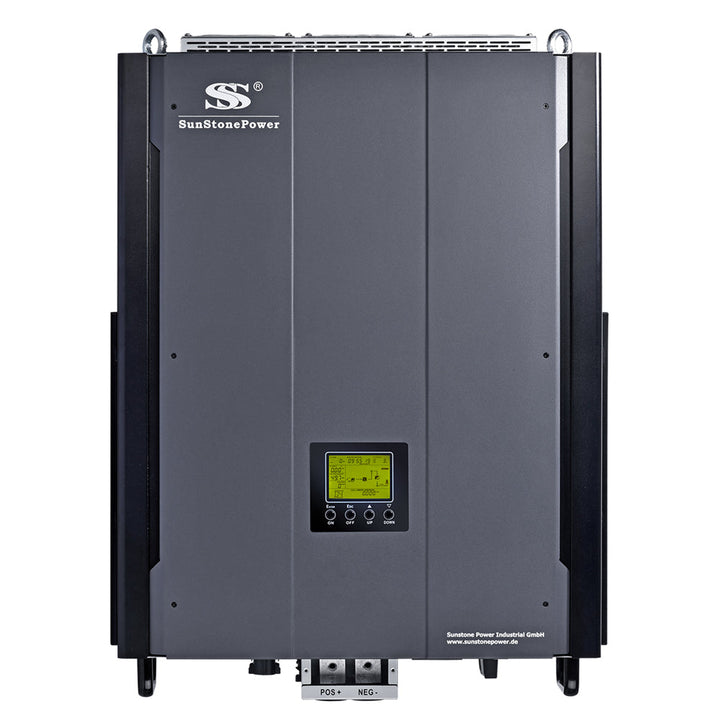

Sunstone Power 48V vers 230V / 400V 10KW Onduleur hybride triphasé fonctionnement en îlot SMCIH200-10KW-48V-HBH(T)
Description
La série SMCIH-HBH est un onduleur hybride intelligent qui utilise l'énergie solaire, l'alimentation en courant alternatif et la source d'énergie de la batterie pour fournir une alimentation électrique continue. Il dispose de plusieurs modes de fonctionnement : hors réseau (off-grid), en réseau et en réseau avec sauvegarde. La priorité pour la source de courant est programmable via un logiciel intelligent. Pendant la nuit ou en cas de panne de courant, il consomme automatiquement l'électricité stockée dans la batterie. De plus, l'onduleur triphasé peut connecter jusqu'à six unités en parallèle afin de répondre à différentes exigences de puissance.
L'onduleur communique avec des batteries au lithium qui disposent des protocoles de Sunstone Power ou de Pylontech.

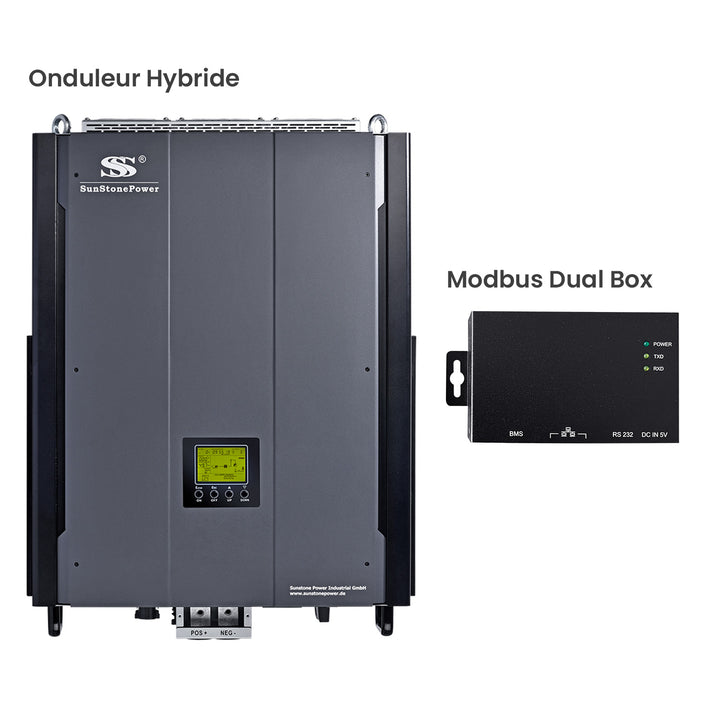

Pour communiquer avec ces piles au lithium, il faut acheter le kit « avec Modbus-Dual-Box ». Si vous avez également besoin d'un câble de communication, veuillez le préciser lors de votre commande.
Mode « autoconsommation PV ».
En mode « autoconsommation PV », l'utilisateur peut maximiser l'utilisation du PV et minimiser l'utilisation du réseau de distribution, le PV étant fourni dans l'ordre suivant : charge, batterie et réseau de distribution. Lorsque le PV n'est pas disponible, c'est la batterie qui fournit l'électricité.
1. Empêchez la batterie de se charger via le courant alternatif.
2. Utilisez en priorité la batterie pour alimenter la charge s'il n'y a pas suffisamment d'énergie photovoltaïque. Lorsque la tension de la batterie tombe en dessous d'une certaine tension, la charge est alimentée par le courant du réseau.

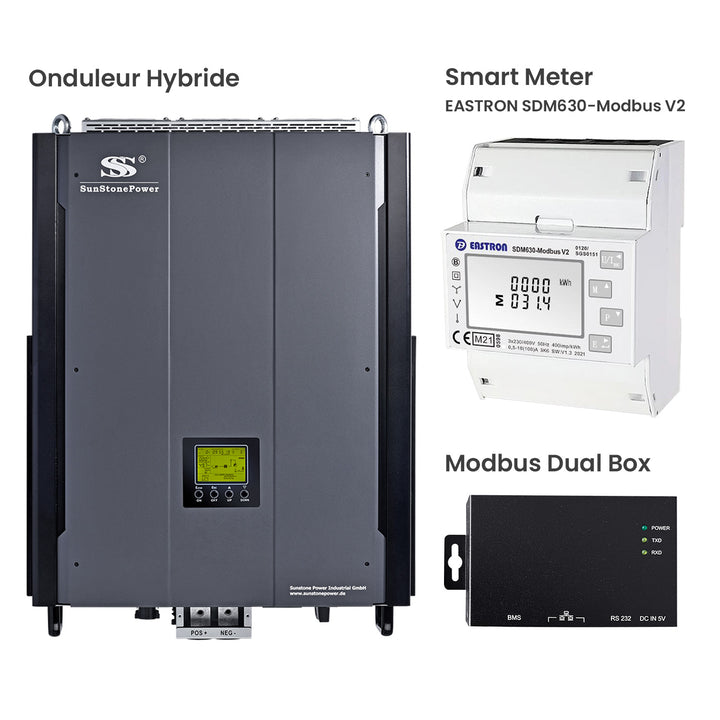

Pour obtenir les fonctions mentionnées ci-dessus, l'onduleur doit être utilisé avec le Modbus Dual Box et le Smart Meter EASTRON SDM630-Modbus V2 et le logiciel doit être configuré et installé conformément à nos instructions.
Téléchargement
Caractéristiques
- Autoconsommation
- Courant de charge de la batterie réglable par l'utilisateur

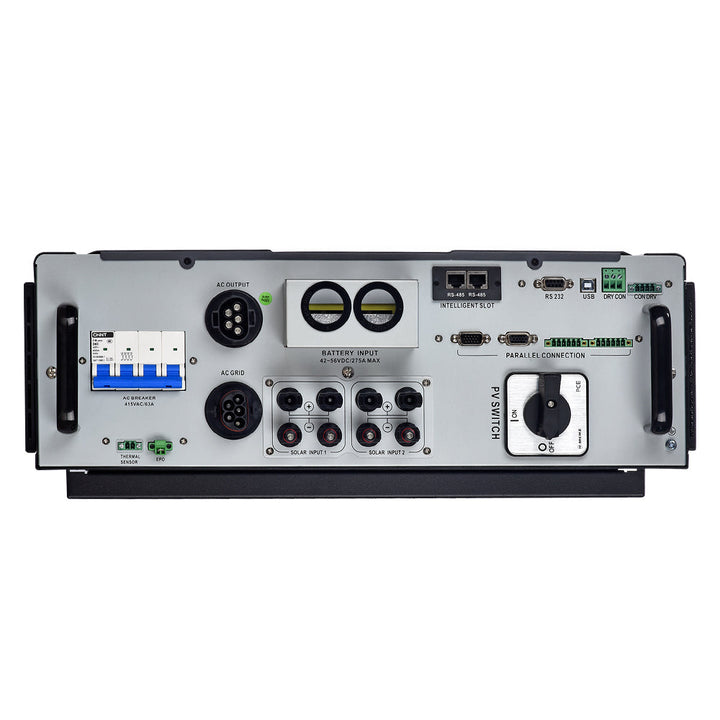

- Communication multiple pour USB, RS-232, Modbus
- Logiciel de surveillance pour l'affichage et le contrôle de l'état en temps réel
- Fonctionnement parallèle jusqu'à 6 unités
- Certifié VDE4105
GÉNÉRALITÉS
| Poids | 40 Kg |
| Dimensions (L*L*H) | 167,2*500*622 mm |
| Interface de communication | RS-232 / USB |
| Slot intelligent | Modbus |
| Phase | triphasé on / triphasé off |
| Puissance nominale | 10000 W |
| Puissance d'entrée PV maximale | 14850 W |
| Puissance de charge maximale | 9600 W |
| Consommation propre | 120 W @ 48 VDC |
| Humidité de l'air | 0~90 % HR (sans condensation) |
| Température de fonctionnement | -10~55 °C |
| Altitude | 0~1000 m |
FONCTIONNEMENT EN RÉSEAU
ENTRÉE PV (DC)
| Tension DC nominale / Tension DC maximale | 720 VDC / 900 VDC |
| Tension de démarrage/Tension d'alimentation initiale | 320 VDC / 350 VDC |
| Gamme de tension MPP | 400 VDC~800 VDC |
| Nombre de trackers MPP / Courant d'entrée maximal | 2 / 2×18,6 A |
SORTIE SECTEUR (AC)
| Tension de sortie nominale | 230 VAC (P-N) / 400 VAC (P-P) |
| Gamme de tension de sortie | 184-265 VAC pro Phase |
| Courant de sortie nominal | 14,5 A pro Phase |
| facteur de puissance | >0,99 |
Rendement
| Rendement de conversion maximal (DC vers AC) | 96 % |
| Rendement européen @ Vnominal | 95 % |
FONCTIONNEMENT HORS RÉSEAU
ENTRÉE AC
| Tension de démarrage AC / Tension de redémarrage automatique | 120-140 VAC pro Phase / 180 VAC pro Phase |
| Gamme de tensions d'entrée acceptable | 170-280 VAC pro Phase |
| Courant d'entrée AC maximal | 40 A |
ENTRÉE PV (DC)
| Tension DC maximale | 900 VDC |
| Gamme de tension MPP | 400 VDC~800 VDC |
| Nombre de trackers MPP / Courant d'entrée maximal | 2 / 2×18,6 A |
MODE DE BATTERIE SORTIE (AC)
| Tension de sortie nominale | 230 VAC (P-N) / 400 VAC (P-P) |
| Forme d'onde de sortie | Onde sinusoïdale pure |
| Rendement (DC à AC) | 91 % |
FONCTIONNEMENT HYBRIDE
ENTRÉE PV (DC)
| Tension DC nominale / Tension DC maximale | 720 VDC / 900 VDC |
| Tension de démarrage / Tension d'alimentation initiale | 320 VDC / 350 VDC |
| Gamme de tension MPP | 400 VDC~800 VDC |
| Nombre de trackers MPP / Courant d'entrée maximal | 2 / 2×18,6 A |
SORTIE SECTEUR(AC)
| Tension de sortie nominale | 230 VAC (P-N) / 400 VAC (P-P) |
| Gamme de tension de sortie | 184-265 VAC pro Phase |
| Courant de sortie nominal | 14,5 A pro Phase |
AC ENTRÉE
| Tension de démarrage AC / Tension de redémarrage automatique | 120-140 VAC pro Phase / 180 VAC pro Phase |
| Gamme de tensions d'entrée acceptable | 170-280 VAC pro Phase |
| Courant d'entrée AC maximal | 40 A |
MODE BATTERIE SORTIE (AC)
| Tension de sortie nominale | 230 VAC (P-N) / 400 VAC (P-P) |
| Rendement (DC à AC) | 91 % |
BATTERIE et CHARGEUR
| Tension DC nominale | 48 VDC |
| Courant de charge maximal | Défaut 60 A, 10 A-200 A (réglable) |
FAQ
Quelle est la différence entre un onduleur off-grid et un onduleur hybride ?
L'onduleur off-grid ne peut pas injecter de courant dans le réseau public. Cependant, il peut toujours recevoir du courant du réseau public pour alimenter les batteries et la charge. Il n'est pas nécessaire de disposer de certifications en rapport avec le grid-tie.L'onduleur hybride a une fonction en réseau et peut injecter de l'électricité dans le réseau public. L'onduleur hybride Sunstone a été certifié par la VDE4105 et a satisfait aux exigences du réseau électrique allemand en matière d'en réseau.
L'onduleur hybride peut-il être utilisé sans batterie ou sans réseau ?
Oui, c'est possible. Les onduleurs hybrides Sunstone Power peuvent être exploités dans différents modes de fonctionnement, notamment en réseau, Off-Grid et Hybride. Avant de faire fonctionner l'onduleur, tous les réglages nécessaires doivent être effectués via le logiciel.L'installation hybride a-t-elle besoin d'un Smart Meter?
Si la puissance de la charge dépasse la puissance nominale de l'onduleur, un Smart Meter communicable est nécessaire et toute la charge doit être raccordée au réseau AC. Vous trouverez des informations détaillées dans le document « Câblage_recommandé ».Inversement, aucun Smart Meter n'est nécessaire, que l'électricité produite soit injectée ou non dans le réseau public via un onduleur.
Nous recommandons le Smart Meter EASTRON SDM630-Modbus V2, car ce modèle est compatible avec les onduleurs hybrides Sunstone.
Pour permettre la communication entre l'onduleur et le Smart Meter, un Modbus Dual box est également nécessaire. Si vous êtes sûr de vouloir utiliser l'appareil de mesure mentionné ci-dessus, veuillez acheter le kit complet Sunstone Hybrid Onduleur, qui comprend le Modbus Dual box.
Comment configurer les modules solaires pour un onduleur ?
L'onduleur hybride triphasé Sunstone Power (10KW/15KW) dispose de deux entrées : PV1 et PV2, avec une plage de tension de 350 VDC à 800 VDC pour chaque entrée. Il n'y a pas de connexion en série ou en parallèle entre PV1 et PV2. Vous pouvez utiliser l'un ou l'autre ou les deux ensemble, et ils ne doivent pas être configurés de la même manière. Il faut s'assurer que soit PV1 soit PV2 répond aux exigences de l'onduleur en matière de tension et de courant de l'entrée PV.Les groupes PV de PV1 ou PV2 sont connectés en parallèle. Vous pouvez utiliser un seul groupe PV. Si vous utilisez plus d'un groupe PV dans PV1 ou PV2, vous devez vous assurer que chaque groupe PV a la même tension.
L'onduleur peut-il être surveillé par l'APP ?
Oui, c'est possible. Lors de l'achat de l'onduleur Sunstone Power Batterie, le module Wifi est fourni en cadeau. Les utilisateurs peuvent surveiller l'onduleur solaire à distance via l'application Energy Mate ou Watch Power, par exemple accéder aux données en temps réel et aux données historiques et régler les paramètres.L'onduleur hybride peut-il fonctionner en cas de surcharge ?
Oui, c'est possible. Si la puissance de la charge est supérieure à la puissance de l'onduleur ou si l'utilisateur n'est pas sûr de la puissance de la charge, la sortie et l'entrée doivent toutes deux être connectées au raccordement au réseau AC. Un smart meter, c'est-à-dire un compteur électrique intelligent capable de communiquer, est également nécessaire. Notez toutefois qu'en cas de coupure de courant, tant du réseau que du PV, l'onduleur ne pourra pas détecter la tension, la batterie ne sera pas déchargée et la charge ne sera pas alimentée. C'est pourquoi nous recommandons à l'utilisateur de brancher la charge importante sur la prise de sortie AC, car elle dispose d'une fonction UPS qui garantit que l'alimentation électrique ne sera pas interrompue dans les situations susmentionnées.Puis-je utiliser un générateur à la place du réseau public pour fournir de l'électricité ?
Oui, vous pouvez régler le générateur sur l'alimentation en courant alternatif via le logiciel. Il n'est toutefois pas réalisable d'utiliser uniquement le générateur comme source d'énergie. En effet, le courant du générateur passe par le bypass de l'onduleur. Dans cette installation, au moins un accumulateur est nécessaire pour alimenter la charge en énergie. Le générateur charge l'accumulateur et l'accumulateur alimente la charge en électricité. Il est important de s'assurer que la puissance de charge et la puissance de la charge sont inférieures à la puissance de sortie réelle du générateur. Réglez le courant de charge de la batterie aussi bas que possible ou retirez la plus grande partie de la charge pendant le processus de charge de la batterie. La configuration de l'installation doit être effectuée sous la direction d'un spécialiste.Commentaires
